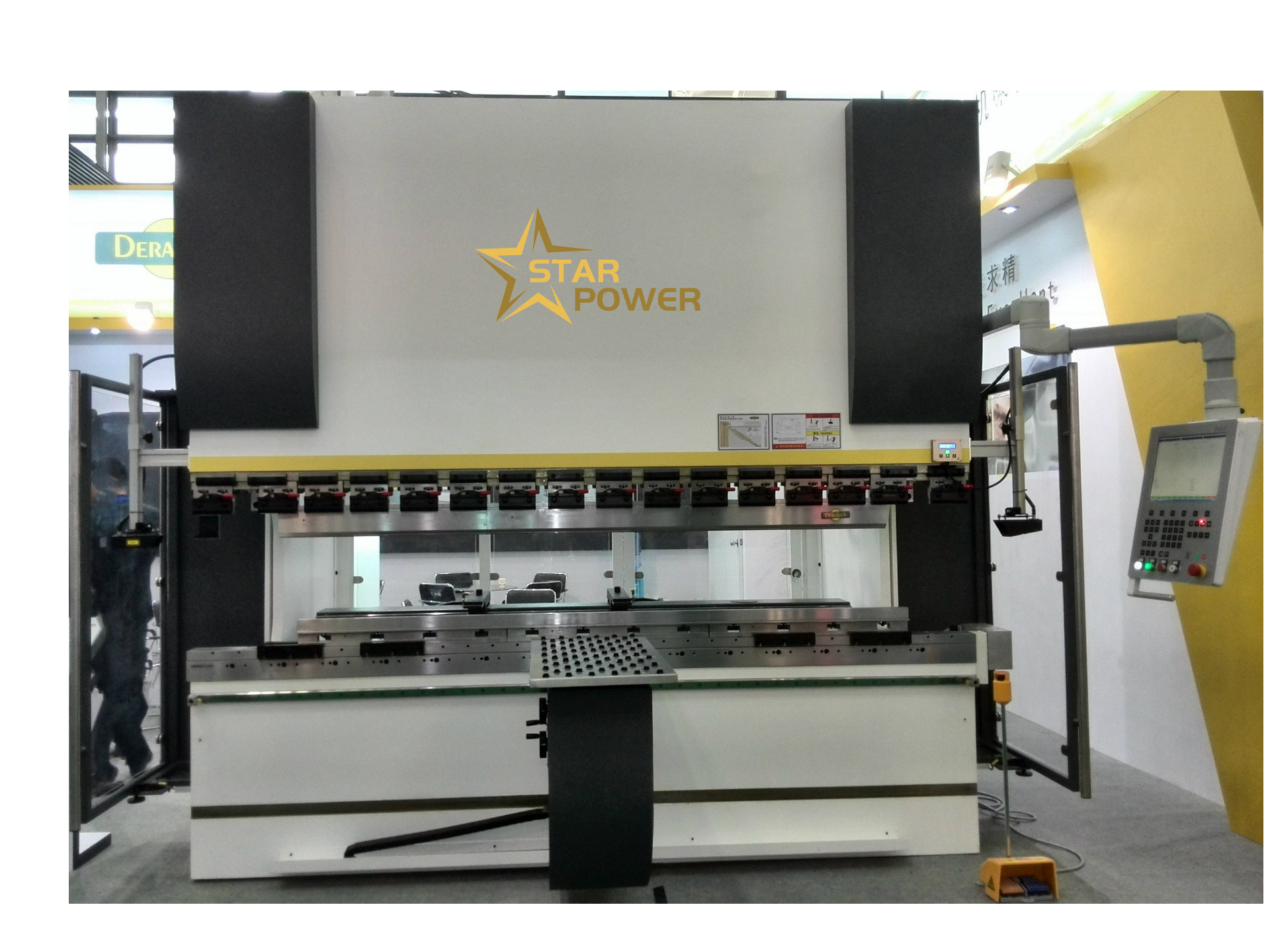

Máquina de curvatura CNC de 63 toneladas 2,5 m Máquina de fabricação de lavatórios de cozinha
FBT-63T / 2500 Curvatura CNC sincronizada de eixo torcido
Documento técnico
1Parâmetro técnico:
| Modelo da máquina | FBT -63T/2500 |
| Força nominal | 630 kN |
| Comprimento da curvatura | 2500 mm |
| Distância entre colunas | 2000 mm |
| Profundidade da garganta | 300 mm |
| Tração de deslizamento | 100 mm |
| altura aberta | 685 mm |
| SLíder rápido para baixo. velocidade | 100 mm/s |
| Velocidade de retorno do deslizador | 80 mm/s |
| Velocidade de funcionamento do deslizador | 10 mm/s |
| Potência do motor principal | 5.5 KW |
| Movimento do eixo X do bloco traseiro | 500 mm |
| CSistema de controlo | TP10S |
| Ceixos de controlo | 2 Eixo |
| Tipo de mesa de trabalho | Bancos de trabalho de mesmo centro |
2. função Introdução
1,10Ecrã sensível ao toque HD de 0,2 polegadas: baixo consumo de energia, alto desempenho, intuitivo e simples.
2, sistema operativo inteligente: funções completas, humanizado, intuitivo, simples e fácil de aprender, maximizar
Redução do ciclo de formação do operador.
3- Posicionamento rápido manual de produtos individuais.
4Função de programação de ângulo.
5Função de programação directa.
6• Controle da posição do deslizador e medição da posição do deslizador com elevada precisão.
7Calculo automático do valor de extensão da chapa metálica.
8, a tração traseiraemFunção de dobra.
9, função de modificação de parâmetros simples, e há duas opções de seleção de modo de correcção.
10Função de armazenamento de produtos: 100 programas de produtos (cada programa de produtos tem 20 procedimentos) e ampliados de acordo com as necessidades.
11. Altura de retorno do deslizador ajustável: a altura de abertura do deslizador em cada processo de dobra pode ser programada de forma independente para melhorar a eficiência da produção.
12Sistema de controlo: TP 10 S
2. cilindro de óleo: vedação NOK Japão, utilizando tecnologia de laminação, o revestimento de superfície mais fino pode também atingir 0,12 mm, com alta resistência ao desgaste.
3. Cada componente da estrutura adota estrutura soldada de chapa de aço, após tratamento de temperamento e tratamento de envelhecimento por vibração, eliminar a deformação causada pelo estresse de soldagem e estresse de processamento,e garantir a precisão e durabilidade da máquina-ferramenta.
4A fuselagem adota uma estrutura integrada soldada para facilitar o transporte.
5A fuselagem, o deslizador e outros componentes importantes são analisados pelo software de análise de elementos finitos ANSYS para assegurar a fiabilidade da máquina-ferramenta.
6Os cilindros em ambas as extremidades são colocados em ambas as colunas para conduzir o slide diretamente; assim, a máquina é simples e rígida.
O deslizador é sincronizado pela força do eixo de torção, e pode suportar certa carga parcial; o deslizador adota estrutura de quadro, forte rigidez,
Alta resistência e pequena deformação.
7O molde superior está equipado com o mecanismo de compensação de precisão de ferro inclinado para o molde superior, que pode fazer com que a peça de trabalho obtenha alta precisão de dobra.
8. Os valores de marcha das marchas traseiras e do deslizador são exibidos na tela de exibição
9Este sistema hidráulico pode realizar o rápido declínio do deslizamento, declínio lento, velocidade avançada de curvatura, retorno rápido e parada de emergência do deslizamento no processo ascendente e descendente.
10O controlo eléctrico é centralizado e fiável, especificamente da seguinte forma:
As instalações de energia estão localizadas na fuselagem, que são controladas e realizadas através da tela sensível ao toque do painel de controle.
Equipado com um interruptor de pé, que pode ser operado através de sua ação de dobra direta, conveniente e rápida.
A sobrecarga e o curto-circuito do motor são protegidos pelo interruptor de ar.
11Materiais de matriz: 42 CrMo
4. configurar
| 1 | Sistema de controlo numérico | TP10S |
| 2 | Sistema de pressão hidráulica | Haimen Xinli-XINLI |
| 3 | Motor | Yao da |
| 4 | bomba de engrenagem | HONGYI |
| 5 | Equipamento elétrico | Schneider; Omron |
| 6 | Fonte | Taiwan; Ming Wei |
| 7 | componentes de vedação | NOK do Japão |
| 8 | molde | Tratamento térmico a granel |
| 9 | ||
| 10 |
5Detalhes da entrega:
1. Hidráulicochapa de metalMáquina de dobra CNC, modelo: FBT-63T / 2500mm um conjunto
2Anexos aleatórios:
| 1 | esterco | 1Conjunto | |
| 2 | Bloco traseiro | 4pcs | |
| 3 | Pedal de pé | 1Peças |
3Ferramentas aleatórias:
| 1 | arma de óleo | 1Peças | |
| 2 | Chave inglesa especial para a máquina | 1 conjunto |
5- Condições a fornecer pelos utilizadores para a utilização da máquina-ferramenta
1Fornecimento de energia: 380 V ± 10%, 50 HZ.
2Temperatura ambiente: 5~38°C (temperatura de trabalho).
3. Umidade ambiente: a umidade relativa é de 20 ~ 80% RH.
4Afaste-se da fonte de vibração forte e da fonte de interferência eletromagnética.
5Sem gases nocivos e corrosivos, sem poeira.
6O prazo de entrega é de 15 a 20 dias.
