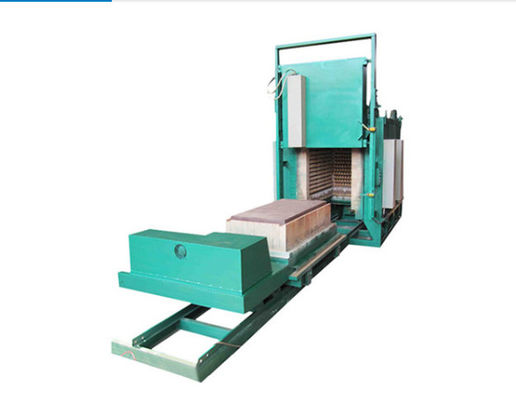

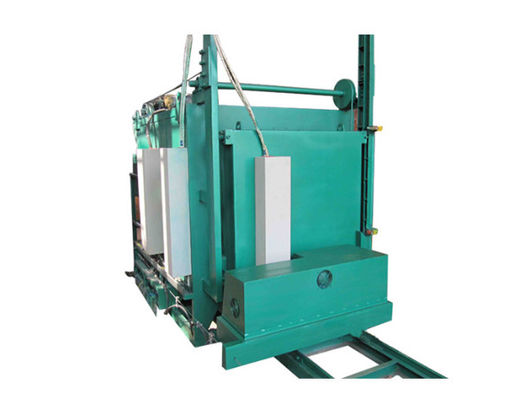

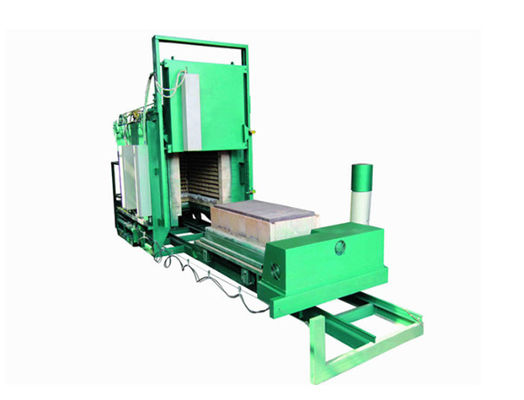

Esta série de fornos de recozimento de tipo carrinho é utilizada principalmente para aquecimento e separação de materiais compostos metálicos, recozimento e temperação e secagem de aço de molde.
Principais parâmetros técnicos e requisitos do equipamento
Potência nominal de aquecimento: 360 kW
Voltagem nominal: 380 V
● Número de fases: Três fases
Número de secções de aquecimento: são utilizadas 4 secções de aquecimento independentes
Método de ligação do elemento de aquecimento: adota o método de ligação dupla em Y
Temperatura nominal: 650 °C
● Temperatura de trabalho: 600 °C
Capacidade máxima do forno: 20 toneladas
● Uniformidade da temperatura do forno: a uniformidade da temperatura do forno dentro da zona de aquecimento eficaz é de ± 7,5 °C
Precisão do controlo da temperatura: ± 2 °C
Método de controlo: regulação PID (mudança de fase)
Dimensões do corpo do forno: 4640 (longo) x 1500 (largo) x 1500 (alto) mm;
● Dimensões de trabalho do carrinho: 4500 ( comprimento) x 1500 (largura) x 1500 (altura) mm;
● Tamanho da piscina: 5500 ( comprimento) x 2000 (largura) x 2000 (altura) mm;
● Potência do ventilador: 4 unidades de 3,0 kW
1 conjunto de 5 KW de mecanismo de transmissão do carrinho; 1,5 unidades
● Potência do motor de elevação da porta do forno: 3 kW com motor de bloqueio automático do travão
Tempo de aquecimento num forno vazio: aquecimento num forno vazio a 500 °C durante 100 minutos (tempo de aquecimento para carregamento é de cerca de 6 horas)
● Controle de gabinete elétrico: Adota controle de tela sensível ao toque e é projetado com cabo de comunicação RS485 conectado a um computador.
Cor da aparência do equipamento: (fornecido pela Parte A, anexo)
O comprimento da pista é de 24 metros.

Lista de atribuição da parte do corpo do forno

Especificações:

• Lista dos principais acessórios (peças de desgaste)
